Какая информация необходима перед составлением коммерческого предложения на координатно-измерительную машину?
2026-05-16 23:08Какая информация необходима перед составлением коммерческого предложения на координатно-измерительную машину?
Запрос коммерческого предложения на координатно-измерительную машину (КИМ) — это не то же самое, что запрос стандартной цены на продукцию. КИМ должна соответствовать размеру детали, уровню допуска, задаче контроля, диапазону измерений, системе щупов, требованиям к программному обеспечению, способу крепления, условиям установки и плану контроля качества в будущем. Если предоставленная информация неполна, коммерческое предложение может быть неточным, или рекомендованная машина может не соответствовать реальному применению. В этом руководстве объясняется, какую информацию покупатели должны подготовить перед запросом коммерческого предложения на КИМ.
Быстрый ответ
Перед тем как предложить цену на координатно-измерительную машину, покупатели должны предоставить чертежи деталей, файлы САПР, информацию о максимальных размерах и весе деталей, требования к допускам, характеристики контроля, тип материала, объем производства, требуемую точность, необходимые измерительные щупы, требования к программному обеспечению и отчетности, условия установки и планы автоматизации в будущем. Полная информация поможет поставщику порекомендовать подходящую конфигурацию КИМ, а не просто назвать приблизительную цену машины.
1. Чертежи деталей и файлы САПР
Наиболее важной информацией для составления коммерческого предложения на координатно-измерительную машину (КИМ) является чертеж детали или файл САПР. Чертежи показывают размеры, допуски, базовые точки, критически важные элементы и требования к геометрическим допускам и размерам (GD&T). Файлы САПР помогают технической команде понять геометрию детали, траекторию измерения, доступ к измерительному щупу и потребности в программном обеспечении.
Без чертежей или файлов САПР поставщик может дать лишь общие рекомендации. Это может привести к выбору слишком маленького, слишком дорогого, не соответствующего техническим характеристикам оборудования или непригодного для выполнения задач контроля качества. Для сложных деталей, таких как автомобильные корпуса, аэрокосмические кронштейны, вставки пресс-форм, лопатки турбин и прецизионные механически обработанные компоненты, данные САПР особенно полезны.
Если полные чертежи невозможно предоставить на начальном этапе, покупатели могут указать упрощенные размеры, примеры фотографий, ключевую информацию о допусках и основные элементы, подлежащие проверке. Это по-прежнему помогает повысить точность ценового предложения.
2. Максимальный размер детали, вес и диапазон измерений.
Расчет стоимости координатно-измерительной машины (КИМ) должен основываться на максимальном размере детали, которую необходимо измерить. Покупатели должны указать максимальную длину, ширину, высоту и вес детали. Поставщику также необходимо знать, будет ли деталь размещаться непосредственно на гранитном столе или удерживаться с помощью приспособления.
Диапазон измерения должен включать не только размеры детали. Он также должен обеспечивать достаточно места для приспособлений, зажимов, перемещения щупа, зазора для щупа и безопасной загрузки. Станок, который едва помещается в деталь, может оказаться сложным в использовании при реальном контроле качества.
| Необходимая информация | Что предоставить | Почему это важно |
|---|---|---|
| Размер детали | Максимальная длина, ширина и высота | Определяет базовый диапазон измерений КИМ. |
| Вес детали | Максимальный вес заготовки | Влияет на вместимость стола и способ загрузки. |
| Место для размещения оборудования | Высота крепления, опорная плита, зажимы, установочные штифты. | Предотвращает недостаточный рабочий объем |
| Очистка зонда | Головка зонда, длина щупа, траектория движения. | Обеспечивает безопасный доступ ко всем функциям. |
| Будущие детали | Возможные новые типоразмеры деталей или семейства продукции. | Улучшает удобство использования оборудования в долгосрочной перспективе. |
3. Требования к допускам и ожидаемая точность.
Требуемая точность координатно-измерительной машины (КИМ) зависит от допуска детали. Покупатели должны указать минимальный допуск, который необходимо проверить, критические размеры и любые геометрические допуски и посадки (GD&T), важные для контроля качества. Это поможет определить, достаточно ли стандартной машины или необходима более высокая точность, лучшая повторяемость или специальные методы измерения.
Покупателям следует избегать простого запроса на «самую точную» координатно-измерительную машину. Завышенные требования могут увеличить стоимость без улучшения качества продукции. Заниженные требования могут привести к ненадежным результатам измерений. Хорошее коммерческое предложение должно соответствовать фактическим требованиям к допускам и уровню достоверности измерений, необходимым покупателю.
Точность предоставляемой информации
Наименьший допуск, подлежащий проверке.
Критические параметры и функциональные особенности
Обязательные параметры геометрических допусков и посадок, такие как положение, плоскостность, профиль или биение.
Необходимость обеспечения повторяемости партии или контроля качества первого образца.
Требования заказчика к приемке или аудиту
Необходимая документация по калибровке и точности.
4. Измеряемые характеристики и цель проверки
Для различных задач контроля требуются разные конфигурации координатно-измерительных машин (КИМ). Покупатели должны объяснить, какие элементы необходимо измерять: отверстия, расточки, плоскости, пазы, кривые, профили, глубокие элементы, тонкие стенки, базовые поверхности или интерфейсы сборки. Поставщику также необходимо знать, используется ли КИМ для входного контроля, контроля первого образца, управления технологическим процессом, окончательного контроля или обратного проектирования.
Если деталь имеет труднодоступные элементы, для расчета стоимости могут потребоваться специальные щупы, угловые зонды, щупы в форме звезды, сканирующие зонды или изготовленное на заказ приспособление. Если деталь требует контроля профиля или поверхности, возможности программного обеспечения и выбор зонда приобретают большее значение.
| Необходимость проверки | Влияние цитаты |
|---|---|
| Положение отверстия и измерение диаметра отверстия | Доступ к щупу, длина щупа, программное обеспечение для геометрических допусков и размеров. |
| Плоскостность, перпендикулярность и опорные поверхности | Стратегия определения опорной точки, поддержка оснастки, программные расчеты. |
| Профильный и комплексный осмотр поверхности | Сканирующий зонд, сравнение CAD-моделей, передовое программное обеспечение. |
| Контроль качества серийной продукции | Программы для станков с ЧПУ, повторяющиеся приспособления, автоматические отчеты. |
| Первичная проверка образца | Полный отчет по геометрическим допускам и размерам, отслеживаемость, возможности программного обеспечения. |
5. Требования к системе зондирования, приспособлению и программному обеспечению.
В полезном коммерческом предложении по координатно-измерительной машине (КИМ) следует указать не только корпус машины. Система щупа, конфигурация щупа, схема крепления и программное обеспечение для измерений могут существенно повлиять на конечную стоимость и возможности контроля. Покупатели должны сообщить поставщику, требуется ли им контактный триггерный щуп, сканирующее измерение, автоматическая смена щупа, специальные щупы, специализированные приспособления или передовое программное обеспечение для геометрических допусков и размеров (GD&T).
Требования к отчетности также важны. Некоторым покупателям нужны только базовые отчеты по размерам. Другим требуются отчеты на основе САПР, анализ геометрических допусков и размеров, вывод данных статистического контроля процессов, шаблоны, разработанные специально для заказчика, или записи об отслеживаемости. Эти требования следует подтвердить до составления коммерческого предложения, чтобы не допустить недостаточной спецификации программного пакета.
Информация о конфигурации системы
Требования к контактному триггерному датчику или сканирующему датчику
Специальный стилус, угловой стилус, звездообразный стилус или удлинители.
Требования к специализированному или универсальному светильнику
Требования к программному обеспечению для импорта данных из САПР, автономного программирования и расчета геометрических допусков и размеров (GD&T).
Формат протокола осмотра и требования к документации заказчика.
Требования к SPC, MES, ERP или экспорту данных
6. Условия установки и обстановка на объекте
Условия установки влияют на производительность КИМ и могут также повлиять на стоимость. Покупателям следует уточнить, будет ли машина установлена в контролируемой метрологической комнате, лаборатории контроля качества, цехе или рядом с производственным оборудованием. Необходимо учитывать колебания температуры, вибрацию, пыль, влажность, масляный туман и качество сжатого воздуха.
В сложных условиях поставщик может порекомендовать системы контроля микроклимата, виброизоляцию, температурную компенсацию, защитные меры или другую конфигурацию оборудования. Предоставление информации о месте установки на раннем этапе помогает избежать проблем в дальнейшем.
| Информация о сайте | Что подтвердить |
|---|---|
| Зона установки | Метрологическая комната, лаборатория контроля качества, цех или место рядом с производственной линией. |
| Температура | Стабильность температуры в помещении, суточные колебания, источники тепла, температура отдельных частей помещения. |
| Вибрация | Рядом находятся станки с ЧПУ, прессы, компрессоры, погрузчики, состояние пола. |
| Коммунальные услуги | Электропитание, заземление, сжатый воздух, качество воздуха |
| Макет | Габариты размещения оборудования, маршрут погрузки, доступ для крана, рабочее пространство оператора. |
7. Объём производства, автоматизация и план будущей модернизации.
В коммерческом предложении также следует указать, как часто будет использоваться КИМ. Для машины, предназначенной для периодической выборочной проверки, может потребоваться иная конфигурация, чем для машины, используемой для ежедневного серийного производства. Если покупателю необходимы повторяющиеся программы, быстрая загрузка, автоматические отчеты, идентификация штрих-кодов или подключение данных к производственным системам, это следует обсудить до составления коммерческого предложения.
Покупателям также следует упомянуть о планах на будущее. Если в дальнейшем потребуется автоматизация, дополнительные датчики, более крупные детали, больше операторов или обновления программного обеспечения, поставщик может порекомендовать платформу, поддерживающую расширение, а не ограниченную конфигурацию.

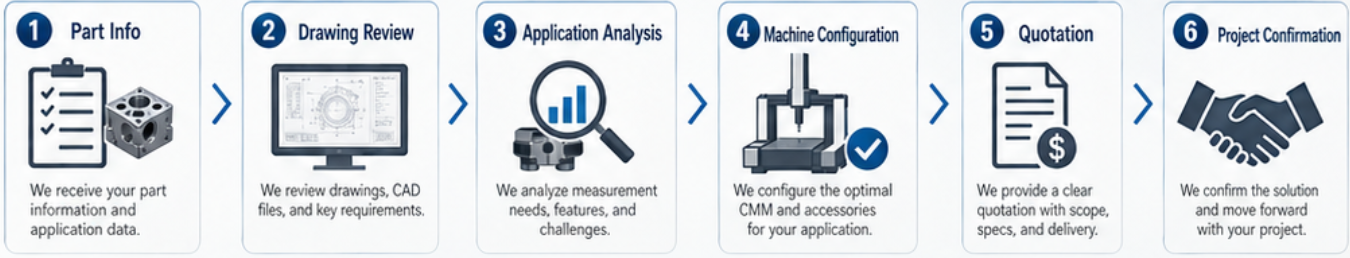

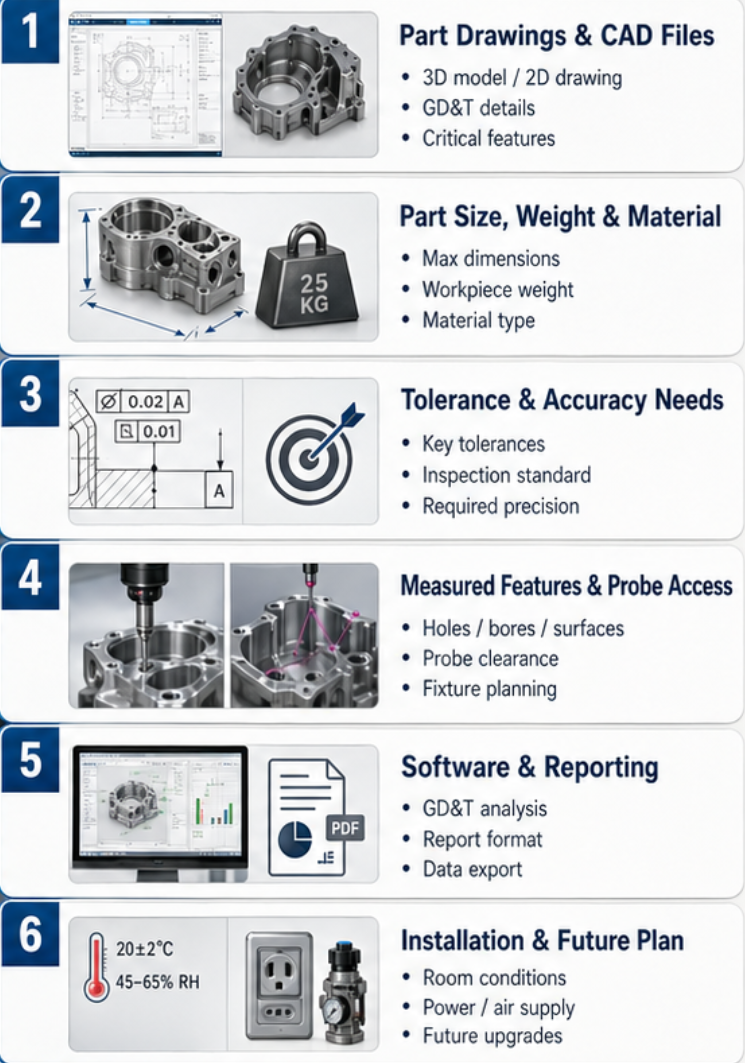

8. Окончательный контрольный список для составления сметы на КИМ
Чертежи деталей и файлы САПР
Максимальные размеры, вес и материал детали.
Критические размеры и требования к допускам
Обозначения геометрических допусков и посадок, базовые опорные точки и стандарты контроля.
Основные характеристики, подлежащие измерению
Цель проверки и объем производства.
Необходимый диапазон измерений и место для крепления.
Система зондирования, стилус, сканирование и необходимые приспособления.
Функциональные возможности программного обеспечения, формат отчетов и требования к выводу данных.
Условия установки и планировка площадки
Калибровка, приемочные испытания, обучение и послепродажное обслуживание.
Планы по автоматизации или расширению в будущем
Подготовка этой информации до запроса коммерческого предложения помогает поставщику быстрее порекомендовать подходящее решение для КИМ и снижает риск несоответствия конфигурации.
Заключение
Предложение по координатно-измерительной машине должно основываться на реальных потребностях контроля, а не только на общей модели машины. Покупатели должны подготовить чертежи деталей, файлы САПР, информацию о размерах, весе, требованиях к допускам, измеряемых параметрах, требованиях к программному обеспечению, требованиях к измерительным щупам, информацию о приспособлениях, объеме производства, условиях установки и планах будущей модернизации. Полная информация позволяет поставщику рекомендовать систему КИМ, которая соответствует требованиям применения, контролирует затраты, повышает надежность контроля и поддерживает долгосрочное управление качеством.
